MATERIEL OPTIONNEL

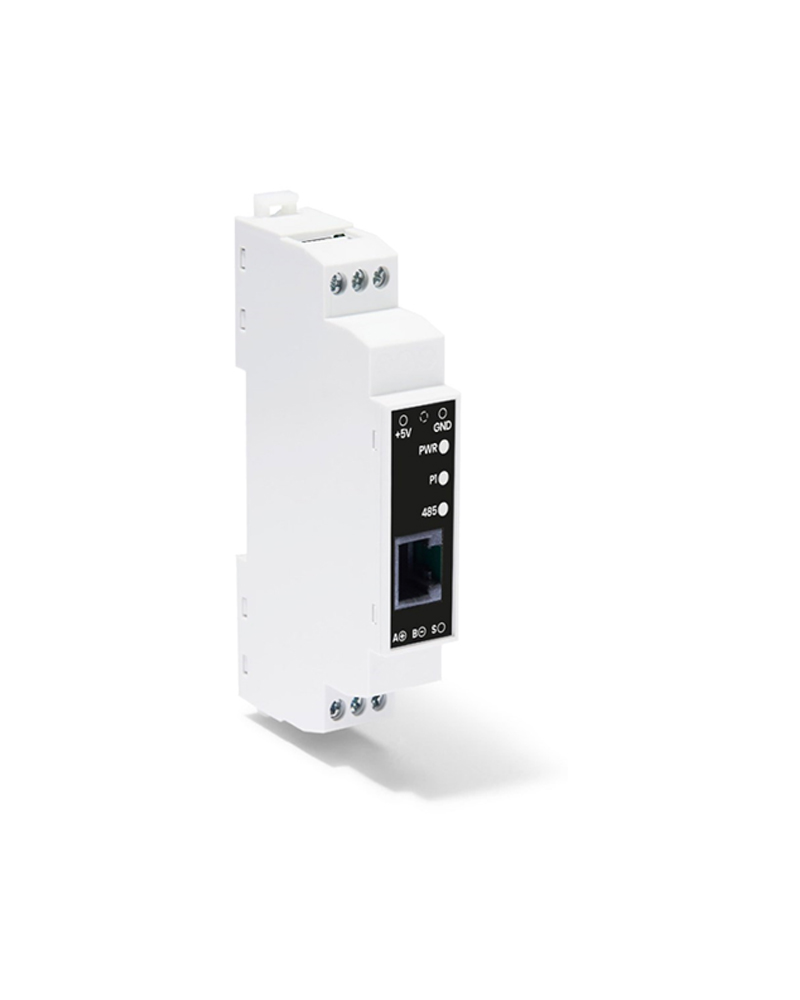

eDPB
L’eDPB permet l’équilibrage actif de la charge dans les bâtiments résidentiels, qu’ils soient équipés ou non de leur propre production d’énergie, par exemple grâce à des panneaux photovoltaïques. Sa fonction principale est d’empêcher le déclenchement du disjoncteur principal dû à la charge du véhicule électrique.
Il s’agit d’un petit appareil montable sur rail DIN qui reçoit les données du compteur intelligent via le port P1.

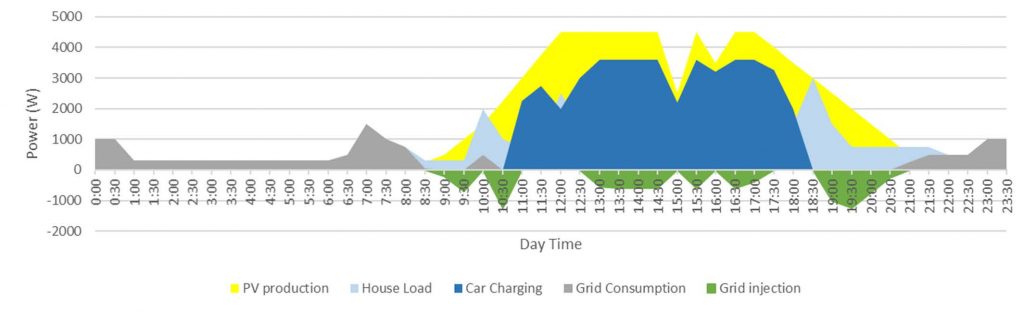

Associé à l’application utilisateur Enovates*, vous pouvez même décider de charger uniquement lorsque vos panneaux photovoltaïques produisent suffisamment d’électricité, ou de limiter la charge autorisée en fonction de la consommation électrique totale de la maison au lieu de simplement définir une limite de courant (valable à partir de la version 2.10 du firmware).
*Veuillez noter que pour des types de grilles spécifiques, des limitations peuvent s’appliquer
Description du produit
Facile à installer sur les installations de réseau domestique sur rail DIN, communiquant via l’interface P1 du compteur numérique.
Détection en temps réel du flux d’énergie bidirectionnels garantissant une surveillance optimale de l’énergie
Obtenez l’e-mobilité verte ultime en combinaison avec l’application utilisateur Enovates.
Minimisez le soutirage sur le réseau public pour réduire vos coûts de recharge électrique.
Application
L’utilisation typique est une maison unifamiliale avec une borne de recharge autonome.
Il est également possible de l’utiliser dans une petite borne de recharge. L’eDPB sera alors connecté au maître, qui l’utilisera comme entrée pour équilibrer la charge au sein de la borne.
L’eDPB enregistre les informations P1 dans les registres Modbus, qui peuvent ensuite être consultés par la borne de recharge. Ces données permettent de déterminer la quantité de courant que le véhicule électrique peut recevoir afin d’éviter le déclenchement du disjoncteur principal. Ainsi, par exemple, la nuit, lorsque la consommation du logement est faible, le véhicule électrique reçoit la majeure partie de l’énergie, tandis qu’au moment de cuisiner, il n’en reçoit qu’une quantité limitée.
L’eDPB est un module de largeur (DIN 43880) monté dans l’armoire électrique. Il est préférable de le connecter à la borne de recharge via un câble à paire torsadée blindée avec un fil de masse.
Le tableau ci-dessous donne un aperçu des combinaisons possibles entre le type de réseau, le raccordement à la borne de recharge et si seule la limitation du courant est possible (= protéger le disjoncteur principal contre le déclenchement) ou si la limitation de puissance est également possible (= optimiser la consommation d’énergie).
Grid type = three phase STAR (WYE)
Charging station connection = single phase | Current Limit: Yes
Power limit: Yes |
Grid type = three phase STAR (WYE)
Charging station connection = three phase | Current Limit: Yes
Power limit: Yes |
Grid type = three phase DELTA
Charging station connection = single phase | Current Limit: Yes (*)
Power limit: Yes (*) |
Grid type = single phase
Charging station connection = single phase | Current Limit: Yes
Power limit: Yes |
(*) Possible mais sous-optimal lors de l’injection dans le réseau, car seules les puissances actives sont signalées par un compteur intelligent basé sur P1.
Produits compatibles
L’eDPB peut être combiné avec les Single Wallbox, série PRO, Trapezium Compact et Trapezium XL.
Il peut être connecté à des compteurs numériques utilisant le protocole P1 conforme DSMR4.2 ou supérieur (NL) et eMUCS basé sur le DSMR mentionné précédemment (BE).
